微小型線性滑軌M系列

微小型M系列採用二列哥德式珠溝及四方向等負荷設計，搭配專利的彈性鋼絲保持器可保持滑塊脫離滑軌後鋼珠不會掉出。另藉多年熱處理實務經驗，穩定的生產品質，可提供互換型滑軌供客戶使用。

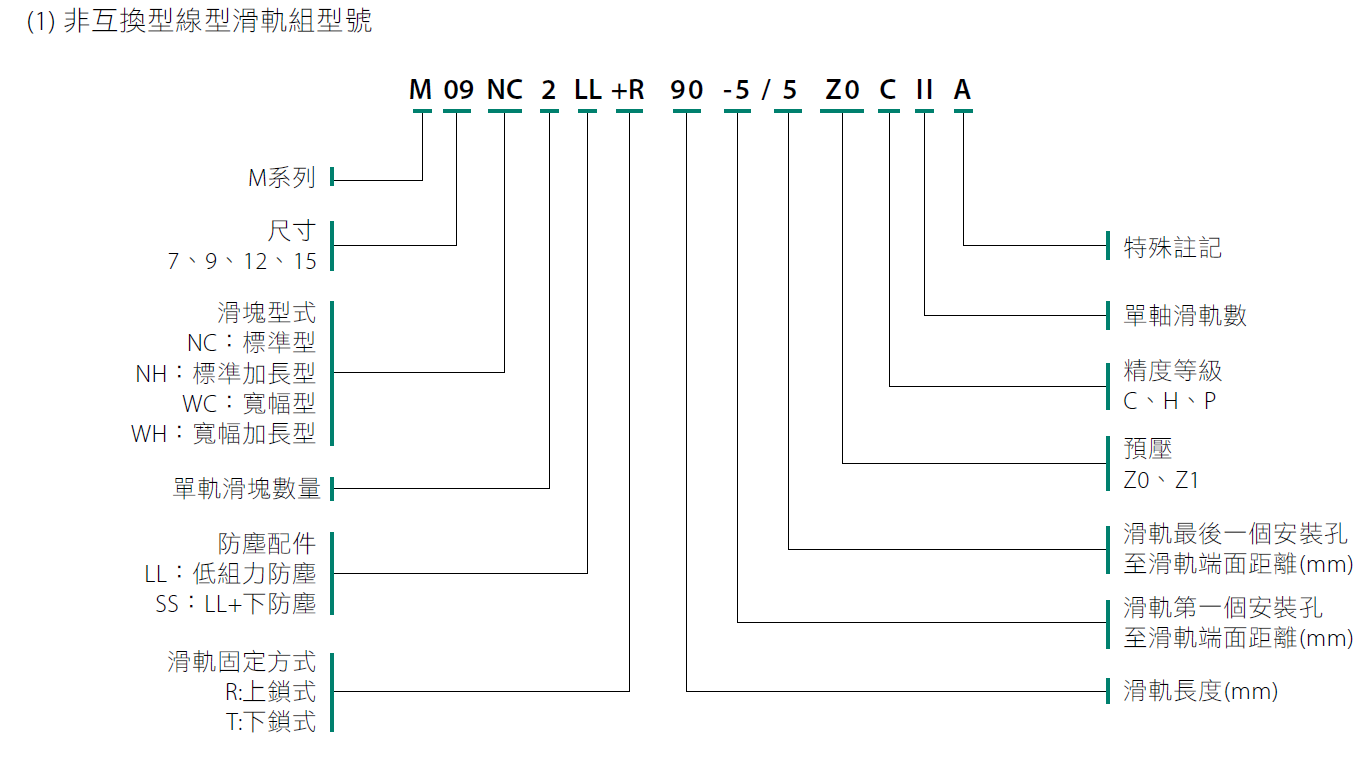

產品規格說明

M系列尺寸表

可左右移動瀏覽.

型號	組合尺寸					基本額訂負荷		容許靜力力矩			重量
	高度 H	寬度 W	長度 L	W1	J	動負荷 C KN	靜負荷 C0 KN	MP (KN-m)	MY (KN-m)	MR (KN-m)	滑塊 kg	滑軌 kg/m
	高度 H	寬度 W	長度 L	W1	J	動負荷 C KN	靜負荷 C0 KN	MP (KN-m)	MY (KN-m)	MR (KN-m)	滑塊 kg
M09NC	10	20	30.4	5.5	2	1.65	2.15	5.8	5.8	10.2	0.018	0.32
M09NH	10	20	40.4	5.5	2	2.4	3.72	16.5	16.5	17.9	0.026	0.32
M12NC	13	27	33.5	7.5	3	2.48	3.34	10.8	10.8	21.1	0.036	0.58
M12NH	13	27	43.1	7.5	3	3.56	5.43	26.9	26.9	34.2	0.053	0.58
M12WC	14	40	43.1	8	4	3.83	5.72	25.5	25.5	70.5	0.07	1.5
M12WH	14	40	57.3	8	4	5.08	8.58	56.3	56.3	105.7	0.1	1.5
M15WC	16	60	55	9	4	7.07	10.18	62.1	62.1	216.9	0.17	3
M15WH	16	60	74	9	4	9.39	15.26	133.2	133.2	325.3	0.21	3

可左右移動瀏覽.

型號	滑軌尺寸						滑塊尺寸
型號	寬度 WR	高度 HR	孔距 P	軸距 E	螺栓孔尺寸 D X h X d		B	C	M X L	L1	T	H2	油孔尺寸
M09NC	9	5.5	20	7.5	6.3x3.3x3.5		15	10	M3x3	19.8	4.7	2	Ø1.5
M09NH	9	5.5	20	7.5	6.3x3.3x3.5		15	16	M3x3	29.8	4.7	2	Ø1.5
M12NC	12	7.5	25	10	6x4.5x3.5		20	15	M3x3.5	19.7	6	2.6	Ø1.5
M12NH	12	7.5	25	10	6x4.5x3.5		20	20	M3x3.5	29.3	6	2.6	Ø1.5
M12WC	24	8.5	40	15	8x5x4.5		28	15	M3x3.5	29.3	6	2.6	Ø1.5
M12WH	24	8.5	40	15	8x5x4.5		28	28	M3x3.5	43.5	6	2.6	Ø1.5
M15WC	42	9.5	40	15	8x5x4.5		45	20	M4x4.5	39	7	3	GM3
M15WH	42	9.5	40	15	8x5x4.5		45	35	M4x4.5	58	7	3	GM3
